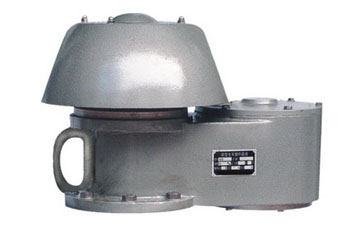

德國式呼吸閥

更新:2020-03-02 12:51:31 點擊:136

產品品牌: 毓翔

產品型號: QZF-88

產品描述:

德國式呼吸閥是一種老式結構的呼吸閥,其主要特點就是將正壓排氣和負壓吸氣獨立分開工作,正壓排氣從正壓閥盤通道排出,負壓閥盤吸氣從負壓閥盤通道吸入,體型較大,重量比普通的GPQ呼吸閥要重。
在線咨詢

售前咨詢:400-8166-958/173-0216-8903

產品介紹

一、產品簡介:
   根據國家標準《石油化工企業設計防火規范》(GB50160-92)之規定:“儲存甲、乙類液體的固定式頂罐,應設阻火器和呼吸閥”。德國式呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的一種老式的安全設備,是防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥門通常與儲罐阻火器配套使用,參照國家標準:石油儲罐呼吸閥≤SY/T0511-2011≥進行檢驗和驗收。
二、產品特點:
   本閥門具有通氣量大, 本閥門具有通氣量大,密封性能好,泄漏量小,正負閥盤獨立工作等特點。
口徑DN 英寸 寬度L/mm 高度H/mm
50 2" 320 295
80 3" 380 325
100 4" 420 355
150 6" 520 425
200 8" 600 495
250 10" 680 575
300 12" 750 625
三、產品技術參數:

Mo
del
 QZF-88型 規格
Size
DN50-DN300 PN0.6-PN2.5
殼體材質
Body Materials
   AL CS 304 316 316L
導桿材質
Guide Rod
AL 304 316 316L
螺帽螺栓
Bolt/Nut
   CS 304 316 316L
密封墊片
Gasket Seal
石墨墊片 金屬墊片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
正壓閥盤材質
Positive valve plate
   CS 304 316 316L/F4
負壓閥盤材質
Vacuum valve plate
聚四氟乙烯 F4
正壓閥盤壓力
Positive Pressure
+36 mmH2O ~ +1000mmH2O
負壓閥盤壓力
Vacuum Pressure
-25 mmH2O ~ -65mmH2O
壓力等級
Pressure Group
 A級 B級 C級 D級 E級
環境溫度
Ambient Temper
CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式
Joint Type
 法蘭連接
  Flange
法蘭標準
Flange Standard
JB GB HG ANSI SH JIS
設計制造檢測標準
Manufacture Standard
SY/T0511-2011 GB/T5908-2005
外表處理
Coating
CS: paint SS:NO Paint
四、安裝維護:
   1、德國式呼吸閥安裝在儲油罐的最高點,以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐,呼吸閥安裝于油罐頂板中央范圍內;對于罐頂需要設隔熱層的儲罐,呼吸閥可安裝在梯子平臺附近。
   2、我公司在德國式呼吸閥出廠時,法蘭密封面采用塑料保護蓋,以免運輸途中造成法蘭密封面受損,貨到現場安裝時,務必要把法蘭保護蓋取掉,再垂直安裝于儲罐頂部。呼吸閥不可橫放和倒置,若儲罐頂部需要安裝兩個呼吸閥時,呼吸閥與罐頂中心應該對稱安裝。
   3、呼吸閥安裝于儲罐上一般使用1-3個月,需要定期檢查呼吸閥正負壓閥盤工作是否靈活,呼吸閥在正常工作時,會發出“嘶-嘶-嘶”的泄壓排氣的聲音,否則,需要將呼吸閥頂部的閥蓋打開,檢查呼吸閥的閥盤是否出現“卡盤”現象。 導桿上是否有污垢,若有及時清理干凈污垢,保證導桿運行自如。閥座密封面有無磨損,如有磨損需立即更換,以保證呼吸閥的正常安全運行。
   4、德國式呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化,上下運動。當呼吸閥使用三年時間后,一般都需要更換呼吸閥內部的閥盤,導桿以及閥座的密封面,以保證呼吸閥正常工作,維持儲罐的安全運行。
五、訂貨須知:
      訂貨時請確定以下參數:1、口徑 2、材質 3、操作壓力 4、介質 5、法蘭標準 6、數量,以便為您提供符合要求的產品。
