一、用途與特點

ZZVP、ZZCP型自力式微壓、差壓調節閥，是一種依靠被調介質自身的壓力變化進行自動調節或維持壓力差為恒定值的一種節能型調節閥。

它可應用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣的流量配比，以達到理想燃燒效果；用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，確保可靠密封。其特點是設備運行中可進行設定值調整；無填料，動作靈敏；能檢測出微小的壓力變化。廣泛應用于工業生產微、差壓壓力的自動控制中。

二、結構與原理

    控制壓力小于或等于100Kpa的調節閥稱為自力式微壓力調節閥(P3通大氣)， 差壓調節閥是微壓調節閥的另一種控制方式。由執行機構、調節機構、導壓管等組成。差壓調節閥工作原理：見原理圖1

原理圖1，作用方式為壓開式，即差壓增大閥開啟（ZZCP-16K）型。流體P1節流后成P2，經導壓管與差壓調節閥執行機構上模室聯通，P2作用在波紋模片有效面積上產生一個向下的作用力，加上彈簧的初始壓力（向下）作用力； 訊號源壓力P3（恒定值）引入執行機構下模室，作用在波紋模片有效面積上產生一個向上的作用力。與上模室P2和彈簧的合力（向下）的作用力平衡。P3與P2之間有一個差壓值，這個差壓值就是設定值。若差壓變化，增大或減小，則平衡被破壞，閥門開大或關小，保住差壓值恒定。若差壓達不到設定值：如，小于設定值，調整方法如下：打開防塵蓋1；反時針旋轉調節螺釘2，減小彈簧的預壓力，使設定值達到理想要求。反之，則調節螺釘的旋轉方向相反。




                                                                                 圖1    差壓調節閥原理

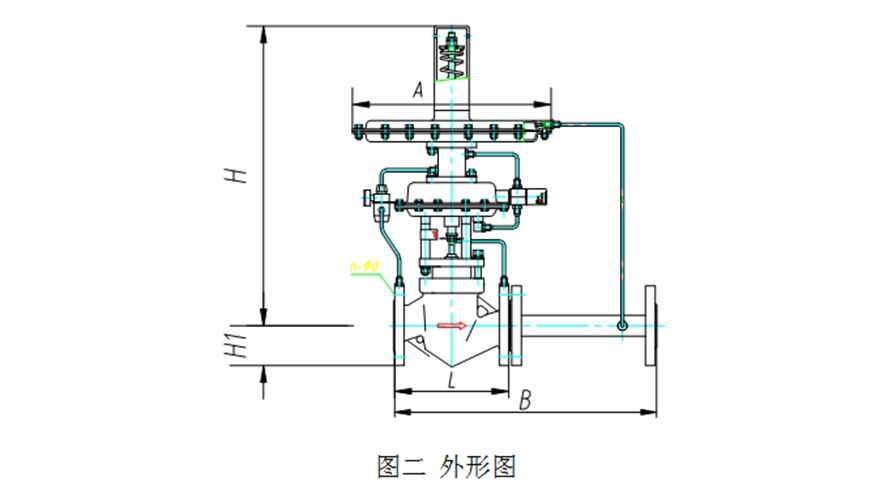

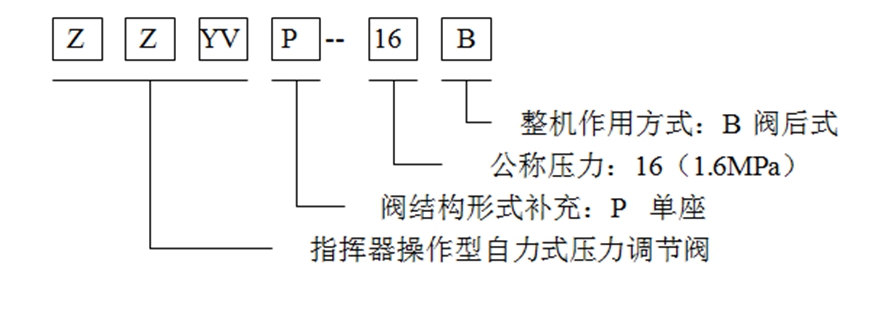

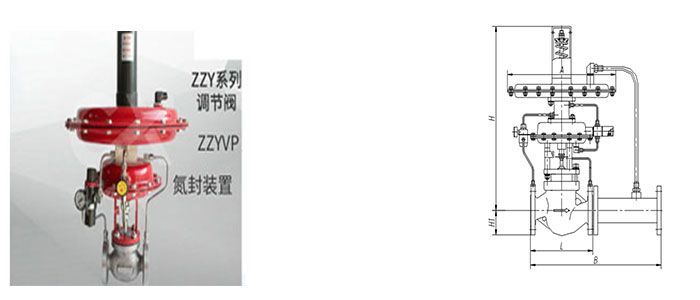

圖2 外形圖

表3外形尺寸及重量

四、安裝、維護與調試

1、安裝（見圖二）

（1）檢查整機零件是否缺損與松動，對使用有害人體健康的介質，必須進行強度、密封、泄漏與精度測試。

（2）在安裝前，對管道進行清洗（否則由于焊渣等管道垃圾，損壞閥芯密封面，導致閥門不能正常工作），閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3）安裝場地應考慮到人員與設備的安全，即便于操作，又有利于拆裝與維修。

（4）閥門應正立垂直安裝在水平管道上，導壓管必須安裝在距離閥出口至少六倍于公稱通徑的閥后管道上。閥自重較大與有振動的場合，要用支撐架，盡量避免水平安裝。

（5）介質流動方向應與閥體上的箭頭指向一致。因微壓閥屬于精密儀表，其中膜片直接承受介質壓力，若閥門反裝或管道有反沖壓力，則膜片由于受壓過高導致膜片損壞，閥門不能工作。閥門應在環境溫度-25～+55℃場所使用。對溫度高的特殊工況可帶冷凝器。

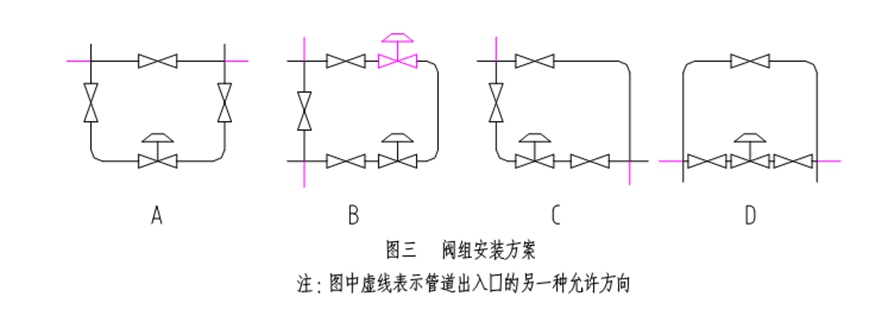

（6）為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥（見圖二）。
