管道視鏡連接方式該怎么選擇

發布時間：2022-08-24發布人：admin

管道視鏡與管路或設備之間的連接方式的選擇是否正確合適，關系到視鏡的性?xún)r(jià)比,同時會直接影響到管道與管道視鏡產生跑、冒、滴、漏現象的機率。據毓翔了解，常見管道視鏡的連接方式包括：法蘭連接、對焊連接、螺紋連接、卡箍連接、對夾連接,軟管接頭連接等連接形式。

1、法蘭連接

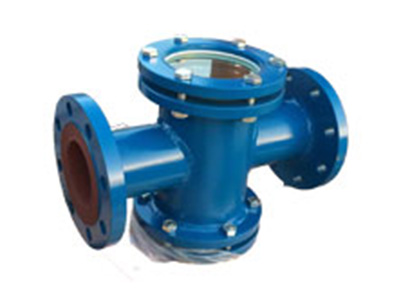

法蘭連接是視鏡閥體兩端帶有法蘭，與管道上的法蘭對應，通過螺栓固定法蘭安裝在管道中。

法蘭連接是管道視鏡中用得最多的連接形式。

法蘭有突面（RF）、平面（FF）、凸凹面（M,FM）等之分。

2、對夾連接管道視鏡安裝在兩片法蘭中間，用螺栓直接將視鏡及兩頭管道穿夾在一起的連接形式。

3、焊接連接

對焊連接：視鏡兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上。

承插焊連接：視鏡兩端按承插焊要求加工，與管道通過承插焊連接。

4、螺紋連接

螺紋連接是一種簡便的連接方法，常用于小口徑管道視鏡。視鏡按照螺紋標準加工，有內螺紋和外螺紋兩種。與管道上螺紋對應.

螺紋連接分兩種情況：a、直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充；其中，聚四氟乙烯生料帶，使用日見廣泛；這種材料耐腐蝕性能很好，密封效果極佳，使用和保存方便，拆卸時，可以完整地將其取下，因?yàn)樗且粚訜o(wú)粘性的薄膜，比鉛油、線麻優越得多。

b、間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。

5、卡箍連接

這是一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓視鏡。如衛生級快裝視鏡。

6.皮管接頭連接

皮管接頭連接方式適合采用膠管的管路上,連接方便簡單,密封可靠.

7、其它的連接方式

以上是管道視鏡中常用的連接方式.但是使用者有時候無法采用常規的連接方式,要根據具體情況具體對待。另外設計或是混合連接方式.

備注：a、各種連接方式都須參照相應的標準，需要明確了解用戶要求的標準，避免所選用的管道視鏡出現無法安裝的情況；b、通常大直徑的管道與閥門連接采用法蘭式連接，小直徑的管道與閥門用螺紋式連接。
